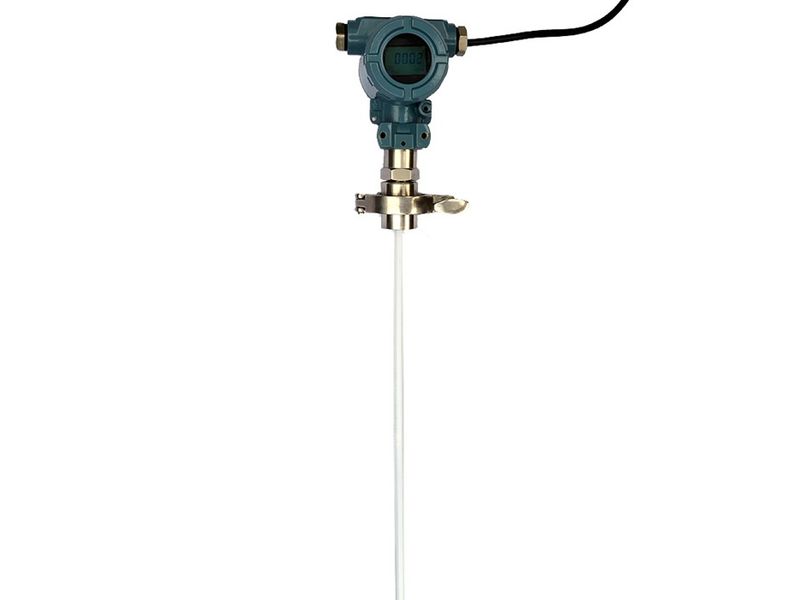

產品簡介

　　本品為涉及一種在化肥廠氨分離器或冷交換器上使用的控制分離器或冷交換器內液態氨液位的合成氨專用液位計。

　　合成氨專用液位計背景技術：目前在合成氨車間使用的液位計，均采用模擬電路控制技術，其主要缺點有以下幾點：:

　　1.首 次安裝液位計，第 一次校準時，零點和量程值相互影響，必須反復調整若干次，才能安全校準。

　　2.電路板損壞現場更換時，由于設備上的液位不容易保持到標準的零點和量程位置，根本無法校準零點和量程位置。

　　3.溫度漂移大，穩定性差。元器件溫漂或者線性差時，模擬電路很難對這些性能修正，造成儀表精度下降和穩定性差。

　　合成氨專用液位計發明目的：本實用新型的目的在于克服現有技術中存在的不足而提供一種精確度高、調教簡單、安全可靠、抗干擾性能強、現場更改工作方式靈活方便的合成氨專用液位計。

　　本實用新型設計一種在化肥廠氨分離器或冷交換器上用的控制分離器或冷交換器內液態氨液位的合成氨專用液位計，傳感器信號輸出端與電容電壓信號轉換電路輸入端相連，時鐘發生器集成電路與電容電壓信號轉換電路輸入端相連，單片機微處理系統輸出端上設有PC機通訊接口和液晶顯示接口，單片機微處理系統輸入端還連有按鍵矩陣電路，單片機微處理系統輸出端上還連有電壓電流轉換模塊，電壓電流轉換模塊輸出輸入端口通過兩線制模式與24v電源輸入端相連，電壓電流轉換模塊輸出端為整機提供基準電壓，具有精確度高、調校簡單、安全可靠、抗干擾性能強、更改工作方式靈活方便的優點。

　　產品特點

　　1.按鍵設置零點和量程，操作簡單；

　　2.在現場輸入任意兩點液位真值，自動計算和儲存零點和量程值；

　　3.采用數字修正處理技術，精度高，穩定性好；

　　技術參數

　　測量范圍：300-5000mm范圍內任意選用；

　　工作壓力：0-40Mpa；

　　輸出信號：4-20mA可疊加HART；

　　精度等級：0.5%FS；

　　防爆標志：ExiaIICT6Ga；

　　安裝方式：法蘭連接、螺紋連接、特殊連接方式可定制；

　　適用介質：液氨、甲醇等介質；
